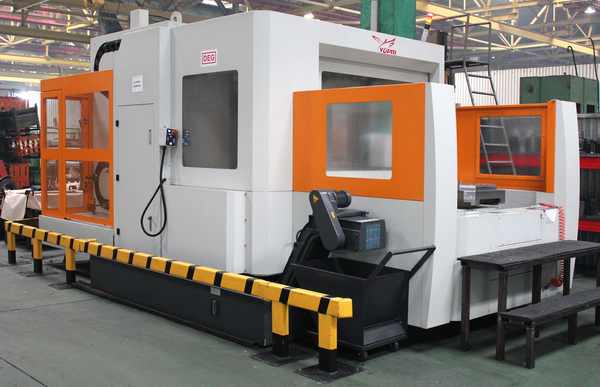

Станок МН630 - 2-х палетный горизонтальный фрезерный обрабатывающий центр с ЧПУ производства компании "YIDA", применяется в мелкосерийном и серийном производстве. Фрезерные станки с ЧПУ предназначены для обработки плоских и пространственных поверхностей заготовок сложной формы.
Стандартная комплектация:
- Система ЧПУ Fanuc 0i-MD с AiCC с 10,4” LCD + пульт i-function
- Привод шпинделя Fanuc AC: 15/18,5 кВт
- Приводы по осям X/Y/Z Fanuc: 7 кВт, ось B: 1,6 кВт
- BT-50, 6000 об/мин (3-ступенчатый редуктор)
- R.S.F. оптические линейки по осям X/Y/Z
- Стружечный шнек
- Цепной стружечный конвейер с бункером
- Система очистки конуса шпинделя
- УСИ на 60 инструментов
- Автоматическая смена инструмента
- 2-паллетная система загрузки
- Поворотный стол 1° (ось B)
- Система охлаждения шпинделя
- Набор уровневых болтов и подкладок
- Паллетные столы с винтовым соединением
- Автоматическая система смазки
- Система СОЖ
- Полностью закрытое ограждение
- Система смыва стружки
- 3-цветная индикация работы станка
- Рабочее освещение
- Набор инструмента для обслуживания станка
- Жесткая резьбонарезка
- Инструкция по эксплуатации
- Инструкция по обслуживанию
- Инструкция по программированию
- Каталог запасных частей
Технические характеристики
| Размеры рабочего стола мм (дюйм) | 630 х 630 (24,8 х 24,8) |
| Размер отверстий под болты мм | M-16 х 2 |
| Максимальный вес заготовки кг | 1200 (равномерное распределение) |
| Минимальный угол индексирования по оси В град. | Стандарт: 1; опция: 0,001 |
| Повторяемость индексирования дюйм | ±4 |
| Количество паллет шт. | 2 |
| Перемещения | |
| Перемещения по осям X/Y/Z мм | 1000/800/750 |
| Расстояние от торца шпинделя до центра стола мм | 200–950 |
| Расстояние между центром шпинделя и поверхностью стола мм (дюйм) | 50–850 (2,0–33,5) |
| Шпиндель | |
| Конус шпинделя – | ISO №50 |
| Диаметр переднего подшипника шпинделя мм (дюйм) | 100 (3,9) |
| Скорость вращения шпинделя об/мин | 45–4500 (3-ступенчатый редуктор) |
| Подачи | |
| Диапазон рабочих подач по осям X/Y/Z мм/мин | 1–5000 |
| Толчковая подача X/Y/Z м/мин (ipm) | 20 (787) |
| Минимальный шаг подачи по осям X/Y/Z мм | 0,001 |
| Система обратной связи | Оптические линейки |
| Инструмент | |
| Количество инструмента в магазине шт. | Стандарт: 60; опция: 80 |
| Принцип выбора инструмента | Кратчайший путь |
| Максимальный диаметр х длина смежного инструмента мм | 140 х 450 (максимальный Ø инструмента 230) |
| Максимальный вес инструмента кг | 20 |
| Тип хвостовика инструмента | BT-50, CAT-50 |
| Приводы | |
| Мощность привода шпинделя кВт | 15/18.5 |
| Мощность сервопривода по осям X/Y/Z/B кВт | 4/4/7/1,6 |
| Мощность привода рециркуляционного насоса смазки шпинделя Вт | 370 |
| Централизованная система смазки Вт | 12 |
| Мощность привода гидравлического насоса кВт | 5,5 |
| Мощность привода системы СОЖ кВт | 0,75/1,5 |
| Мощность привода стружечного конвейера кВт | 0,1 х 2 (1/8 HP х 2) |
| Мощность привода УСИ кВт | 2,2 |
| Цепной стружечный конвейер + бункер | Гидравлический |
| Точность | |
| Позиционирование мм | ±0,004 |
| Повторяемость мм | ±0,003 |
| Прочее | |
| Скорость смены инструмента (инструмент-инструмент) с | 8 |
| Скорость смены паллет с | 18 |
| Габаритные размеры станка (Д х Ш х В) мм | 6238 х 2950 х 2950 |
| Размеры упаковки (Д х Ш х В) мм | 7300 х 3365 х 3530 |
| Вес нетто (приблизительно) кг | 17200/3250 |
| Вес брутто (приблизительно) кг | 21700/3550 |
