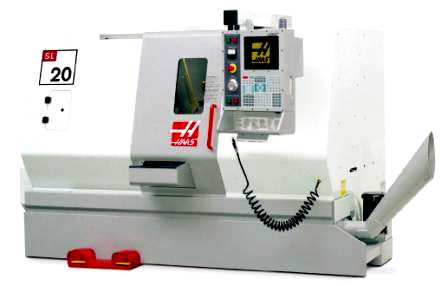

HAAS SL-20 токарно-револьверный центр с ЧПУ - универсальный токарный станок повышенной точности предназначен для выполнения самых разнообразных токарных, резьбонарезных и сверлильных работ повышенной точности.
HAAS SL-20 занимает площадь 3,2 x 2,2 м, при этом станок обеспечивает максимальный диаметр обработки 584 мм и длину 508 мм, а наибольший диаметр изделия, устанавливаемого над передним фартуком, составляет 584 мм. Кроме того, этот токарный станок можно считать идеальным выбором для вновь создаваемых цехов, а также тех, кто только начинает использовать токарную обработку с ЧПУ.
Отличительной особенностью станка:
- Полностью литая чугунная станина;
- Полностью закрытое герметичное защитное ограждение;
- Серводвигатели перемещений по осям с прямой передачей момента;
- Стальные закаленные подшипниковые блоки направляющих;
- ШВП с двойным креплением и предварительно натянутой гайкой;
- Система автоматической смазки направляющих и ШВП;
- Система компенсации тепловых расширений ШВП;
- Откатная конструкция бака для СОЖ.
Технические характеристики
| Наименование параметров | Ед.изм. | Величины |
| Максимальный диаметр точения над станиной | мм |
584 |
| Максимальный диаметр точения над суппортом |
мм |
241 |
| Максимальная длинна обработки наружных поверхностей |
мм |
438 |
| Максимальный диаметр заготовки в патроне главного шпинделя |
мм |
210 |
| Максимальный диаметр заготовки |
мм |
584 |
| Максимальный диаметр прутка в главном шпинделе |
мм |
51 |
| Максимальное расстояние между центрами |
мм |
610 |
| Минимальная дискретность задания линейных перемещений | мм |
0,001 |
| Точность линейного позиционирования инструмента по оси X | мм |
±0,005 |
| Точность линейного позиционирования инструмента по оси Z | мм |
±0,005 |
| Максимальное перемещение инструмента по оси X | мм |
215 |
| Максимальное перемещение инструмента по оси Z | мм |
508 |
| Время поворота револьверной головки на одну позицию | сек |
1 |
| Частота вращения главного шпинделя | об/мин |
4000 |
| Скорость холостых подач инструмента по оси X | м/мин |
30,5 |
| Скорость холостых подач инструмента по оси Z | м/мин |
30,5 |
| Тип хвостовика главного шпинделя |
A2-52 | |
| Диаметр проходного отверстия главного шпинделя | мм |
76,2 |
| Конус пиноли задней бабки |
МК-4 | |
| Максимальные допустимые усилия по оси X | кН |
10,67 |
| Максимальные допустимые усилия по оси Z | кН |
16,46 |
| Максимальный крутящий момент главного шпинделя (при n=1300 об/мин) | Нм |
209 |
| Максимальная мощность привода вращения главного шпинделя | кВт |
22,4 |
| Габаритные размеры станка (Д х Ш х В) | мм |
3226x2286x1829 |
| Масса станка | кг |
4082 |
