"EUMACH"

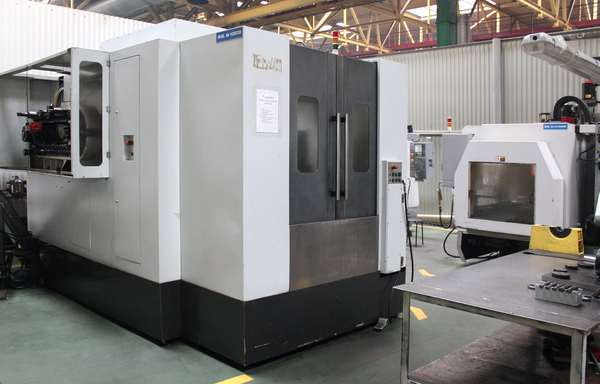

«EUMACH» МН-500 – 2-х палетный горизонтально-фрезерный обрабатывающий центр с ЧПУ - станок, который с успехом используется в различных отраслях промышленности: автомобилестроение, производство станков и автоматических линий, аэрокосмической отрасли и других.
Жесткая конструкция станины и основных узлов в сочетании с высокоточными линейными направляющими обеспечивает максимальную точность позиционирования (4 мкм) и скорость быстрых перемещений 48 м/мин.
Система ЧПУ Fanuc 18i-МВ поставляется с функцией интеллектуального управления контурной обработкой «AICC». AICC является расширением функций обработки, которое позволяет использовать более тяжелые режимы резания при сохранении точности.
Исполнение станка с дискретностью индексации угла поворота 0,001° значительно расширяет возможности станка. На станке установлен поворотный стол с горизонтальной осью вращения.
В станке установлен магазин инструментов на 40 позиций. Независимый выбор инструмента, минимальное время смены инструмента существенно экономит время и повышает производительность.
Конструкция телескопической защиты направляющих («домиком») облегчает сход стружки и СОЖ.
Монолитная конструкция станины из серого чугуна марки «Механит» (FC-300, тип А) устойчива к высоким температурам и неблагоприятным условиям, возникающим во время рабочего процесса. Особая конструкция способствует равномерному распределению нагрузки на направляющие, ШВП и приводы.
Инструментальный магазин (емкость: 40-60 единиц) с быстрой сменой (3 сек.) и произвольным выбором инструмента, экономит время обработки, обеспечивая высокую производительность.
Система автоматической смены паллет (7-8 сек.) существенно экономит время, повышает производительность.
Надежные прецизионные шпиндельные подшипники NSK(Япония) имеют ступенчатую конструкцию, выдерживают высокие нагрузки при обработке, обеспечивая превосходную точность. Компоненты подшипников проходят строгий контроль качества, производятся как в Англии, так и в Японии, известны своим долгим сроком службы и высоким КПД.
Благодаря использованию линейных направляющих компании Hiwin (Тайвань) по всем осям, станки обладают высокой скоростью перемещения и потрясающую точностью.
MH-500 горизонтально-фрезерный обрабатывающий центр с ЧПУ предназначен для комплексной обработки сложных корпусных деталей в условиях мелкосерийного или единичного производства. Высокое давление системы охлаждения позволяет выполнять операции высокоскоростного фрезерования и глубокого сверления. Благодаря использованию линейных направляющих по всем осям станки обладают высокой скоростью перемещений в сочетании с максимальной точностью. Для простоты загрузки и выгрузки деталей из рабочей зоны используется устройство автоматической смены паллет
Технические характеристики
Параметры | Ед. изм. | MH-500 |
Перемещение | ||
По оси X | мм | 610 |
По оси Y | мм | 510 |
По оси Z | мм | 680 |
Стол | ||
Размеры стола | мм | 500х500 (Opt:400х400) |
Отверстия под болты | мм | М16x2 |
Скорость вращения поворотного стола | об/мин | 33.3 (1°x25) |
Индексация поворотного стола (min) | 0.001° | |
Максимальная нагрузка на стол | кгс | 450 |
Максимальные габариты заготовки | мм | Ø570x640 |
Количество столов-спутников | 2 | |
Шпиндель | ||
Частота вращения (max) | об/мин | 10000 (Opt:15000) |
Мощность | кВТ | 11/15 |
Внутренний диаметр подшипника шпиндкля | мм | Ø65 |
Конус | BT40 | |
Расстояние от шпинделя до центра стола | мм | 140-750 |
Расстояние от шпинделя до поверхности стола | мм | 30-540 |
Подача | ||
Скорость быстрых перемещений по оси X | м/мин | 32 (Opt:48) |
Скорость быстрых перемещений по оси Y | м/мин | 32 (Opt:48) |
Скорость быстрых перемещений по оси Z | м/мин | 32 (Opt:48) |
Мошность сервопривода по осям X/Y/Z/B | кВт | 4/4/4/3 |
Магазин инструментов | ||
Число инструментов стандарт/опция | шт | 40 (Opt:60) |
Тип | BT40 (CT40, HSK63A) | |
Мак. диаметр инструмента | мм | Ø76 |
Макс. длина инструмента | мм | 300 |
Макс. вес инструмента | кг | 7 |
Точность | ||
Позициониравания | мкм | ±4 |
Повторяемости | мкм | ±3 |
Общая информация | ||
Потребляемая мощность | кВA | 30 (380-415/220V) |
Размеры с упаковкой (Длина х Ширина х Высота) | мм | 4940×2290×2500 |
Вес (net) | кг | 10280 (40 инстр-ов)+550 |
