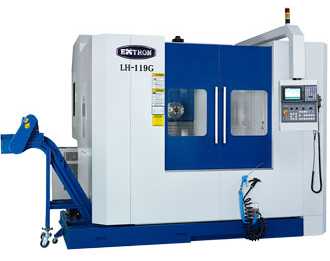

«EXTRON» LH-119G – горизонтально - фрезерный обрабатывающий центр с ЧПУ - станок 4-х координатный применяется в мелкосерийном и серийном производстве. Основу структуры горизонтальных фрезерных обрабатывающих центров составляют мощные базовые конструкции из высококачественного чугуна. Основание обрабатывающих центров имеет четыре направляющих (ось Y), что позволяет обеспечивать высокую точность и стабильность перемещений при максимальной нагрузке. Литая чугунная станина, имеет многочисленные ребра жесткости, которые придают конструкции повышенную жесткость.
LH-119G горизонтальный фрезерный обрабатывающий центр с ЧПУ - особенности модели:
- Массивные базовые конструкции из высококачественного чугуна.
- 4 направляющих основания (ось Y) позволяют достигать высокой точности перемещений при повышенных нагрузках.
- Ускоренное перемещение по осям трем осям (X, Y, Z).
- Большой поворотный стол (ось B) размером 860 х 700 мм для тяжелых работ.
- Инструментальный магазин высокой емкости (24 штуки).
- Станина отлита из чугуна и имеет ребра жесткости.
Технические характеристики
| Характеристики | LH-119G |
| Размеры стола (длина х ширина) | 860 х 700 мм |
| Перемещение по оси X | 1100 мм |
| Перемещение по оси Y | 830 мм |
| Перемещение по оси Z | 900 мм |
| Размеры поворотного стола (ось В) | Ø860 х 700 мм |
| Т-образные пазы (ширина х количество) | 18 х 5 мм |
| Максимальная нагрузка на стол (по центру) | 1000 кг |
| Расстояние от центра шпинделя до поверхности стола | 150...1050 мм |
| Расстояние от центра шпинделя до колонны | 0...830 мм |
| Максимальная скорость вращения шпинделя | 4500 об/мин |
| Мощность двигателя шпинделя | 18,5 кВт |
| Конус шпинделя | ISO#50 |
| Диаметр ШВП | 40 мм |
| Шаг ШВП по осям X / Y / Z | 12 / 10 / 12 м/мин |
| Ускоренное перемещение по осям X, Y, Z | 24 / 20 / 24 м/мин |
| Рабочая подача | 10 м/мин |
| Тип устройства автоматической смены инструмента | манипулятор |
| Емкость инструментального магазина | 24 инструмента |
| Максимальный диаметр инструмента | 126 мм |
| Максимальный вес инструмента | 15 кг |
| Максимальная длина инструмента | 300 |
| Масса станка | 8800 кг |
| Габаритные размеры (длина, ширина, высота) | 3000х3505х2815 мм |
