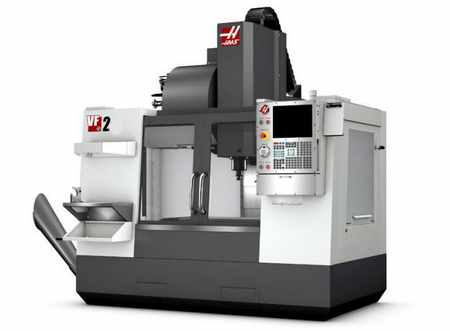

HAAS VF-2 вертикально-фрезерный обрабатывающий центр с ЧПУ - 762×406×508 мм (xyz), конус ISO 40, мощность двигателя шпинделя 14,9 кВт, программирование в ISO G-кодах, прямое резьбонарезание, сменщик инструмента на 20 позиций.
Особенности конструкции:
- Полностью литая чугунная станина;
- Полностью закрытое герметичное защитное ограждение;
- Серводвигатели перемещений по осям с прямой передачей момента;
- Стальные закаленные подшипниковые блоки направляющих;
- ШВП с двойным креплением и предварительно натянутой гайкой;
- Система автоматической смазки направляющих и ШВП;
- Система компенсации тепловых расширений ШВП;
- Откатная конструкция бака для СОЖ.
Шпиндель 8100 об/мин, векторный привод 20 л.с., 2-скоростной редуктор
Двухскоростной редуктор полностью изготавливается в компании Haas на самом лучшем в мире оборудовании для производства зубчатых колес и контроля качества их изготовления. Он обеспечивает высокий крутящий момент, необходимый для тяжелых режимов резания, и высокую скорость вращения для операций чистовой обработки. В автономной системе смазки с сухим масляным отстойником масло проходит через фильтр, прежде чем распределяться по всем необходимым зонам. Редуктор снабжен полиуретановыми опорами, исключающими вибрации, которые могут повлиять на качество чистовой обработки.
Программируемое сопло для подачи СОЖ управляется автоматически с помощью программы, направляя СОЖ точно в зону обработки и избавляя тем самым оператора от необходимости постоянно регулировать направление подачи СОЖ. Положения сопел задаются во время настройки вместе с параметрами коррекции инструмента, и вызываются из памяти автоматически в ходе выполнения программы. Работу сопла можно также отрегулировать вручную с клавиатуры во время выполнения программы.
Технические характеристики
X,Y,Z перемещения, мм | 762х406х508 |
Размер стола, мм | 914х356 |
Максимальная скорость шпинделя, об/мин | 8100 |
Максимальная развиваемая мощность, кВт | 14,9 |
Повторяемость, мм | ±0,0025 |
Размер конуса | ISO 40 |
Максимальная частота вращения | 8100 об/мин |
Максимальный крутящий момент | 122 Нм (2000 об/мин) |
Максимальная мощность на шпинделе | 22,4 кВт |
Способ передачи крутящего момента | прямой привод |
Ускоренные перемещения | 25,4 м/мин |
Максимальная скорость подачи | 16,5 м/мин |
Точность позиционирования | ±0,005 мм |
Вес станка | 3311 кг |
