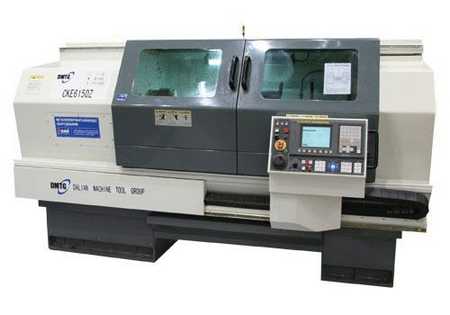

CKЕ 6150Z токарный станок с ЧПУ - станок типа CNC нового поколения, разработанный корпорацией DMTG, характеризуется высокой степенью точности и большой эффективностью. Эта модель станка имеет программируемую инструментальную револьверную головку. Станок предназначен для патронной и центровой обработки с высокой точностью в один или несколько проходов наружных и внутренних поверхностей деталей типа тел вращения со ступенчатым и криволинейным профилем, различной сложности, включая нарезания резьб. Обработку можно производить в один или несколько проходов в замкнутом полуавтоматическом цикле одновременно по двум координатам.
На станках по программе можно производить токарную обработку в патроне: обточку, расточку, обработку конических и фасонных поверхностей, подрезку торцев, проточку канавок, нарезание резьбы резцом, обработку деталей типа крышек, фланцев, втулок, валиков, коротких осей, мелких корпусов, стаканов, полумуфт, обработку внутренних поверхностей центровым инструментом.
CKЕ 6150Z токарный станок с ЧПУ оснащен системой ЧПУ FANUC (типа CNC), количество осей управления - 2+1 шпинд (2D), тип - замкнутый (импульсный ДОС). Изготавливаются два вида шпиндельной бабки (на выбор заказчика): а) с ручным переключением передач (КС); б) с частотным регулированием (вариатор). Револьверная головка оснащена муфтой для быстрой и плавной индексации инструмента. Возможна установка револьверной головки с сервоприводом. Рабочее пространство закрывается защитными кожухами. Станок имеет удобный доступ к пульту ЧПУ, пульт можно передвигать. Станки изготавливаются с длиной обработки 750, 1000, 1500 и 2000 мм.
В базовой комплектации станок оснащен системой автоматической смазки направляющих и ШВП, местным освещением, электромагнитным тормозом, 6-позиционной револьверной головкой (возможна поставка 8- и 12-позиционной), 3-х кулачковым патроном, набором ключей и инструмента.
Наличие на станке инструментальной головки позволяет значительно расширить технологические возможности станка, увеличить производительность, повысить качество обрабатываемых деталей.
6-позиционная револьверная головка входит в базовую комплектацию станка, возможна комплектация 8- и 12-позиционными головками.
Рабочее пространство закрывается защитными кожухами. Станок имеет удобный доступ к подвижному пульту ЧПУ.
Материал обрабатываемых деталей: все виды сталей, чугуны, легкие сплавы, цветные металлы.
Технические характеристики
Модель |
|
CKE 6150Z |
Максимальный диаметр устанавливаемого изделия |
мм |
500 |
Ширина направляющих, мм |
мм |
400 |
Максимальная обрабатываемая длина |
мм |
750 |
Диаметр изделия над суппортом |
мм |
280 |
Поперечные перемещения |
мм |
280 |
Продольные перемещения |
мм |
680 |
Конус шпинделя |
|
D8 |
Диаметр патрона |
мм |
250 |
Конус отверстия шпинделя |
|
1:20 |
Диаметр отверстия шпинделя |
мм |
82 |
Диапазон скоростей шпинделя Частотно-регулируемый привод |
обмин |
7-135 |
Сервопривод |
|
|
Ступени скорости шпинделя |
|
3 |
Мощность частотно-ругулируемого э/д |
кВт |
7,5 |
Сервомотора |
| |
Быстрые перемещения осей X/Z |
ммин |
6/10 |
Точность позиционирования револьверной головки |
мм |
0.008 |
Время смены инструмента – верт. |
с |
2,40 |
Время смены инструмента – горизонт. |
2.0 | |
Конус пиноли |
мм |
M5 |
Выдвижение пиноли задней бабки, мм |
мм |
150 |
Диаметр пиноли, мм |
|
75 |
Масса нетто |
кг |
2550 |
Габаритные размеры |
мм |
2580x1750x1620 |
