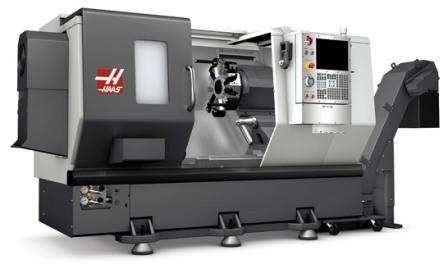

НААS ST-20 токарно-револьверный центр с ЧПУ

НААS ST-20 токарно-револьверный центр с ЧПУ- универсальный токарный станок повышенной точности предназначен для выполнения самых разнообразных токарных, резьбонарезных и сверлильных работ повышенной точности.

ST-20 - это очень компактный токарный станок с ЧПУ с максимальной вместимостью 521 x 533 мм и наибольшим диаметром устанавливаемого изделия 527 мм. Он оснащен векторным приводом с мощностью 14,9 кВт и с максимальной частотой вращения 4000 об./мин. в качестве стандартной комплектации.

НААS ST-20 оснащен ЧПУ HAAS- FANUC,  15-дюймовым цветным жидкокристаллическим дисплеем, USB-портом, конвейером ленточного типа для удаления стружки, гидравлической задней бабкой, автоматической измерительной головкой для контроля состояния инструментов и системой СОЖ высокого давления.

Особенности конструкции:

  • Полностью литая чугунная станина;
  • Полностью закрытое герметичное защитное ограждение;
  • Серводвигатели перемещений по осям с прямой передачей момента;
  • Стальные закаленные подшипниковые блоки направляющих;
  • ШВП с двойным креплением и предварительно натянутой гайкой;
  • Система автоматической смазки направляющих и ШВП;
  • Система компенсации тепловых расширений ШВП.
  • Откатная конструкция бака для СОЖ

Технические характеристики

Наименование параметров Ед.изм. Величины
Максимальный диаметр точения над станиной мм

806

Максимальный диаметр точения над суппортом

мм

527

Максимальная длинна обработки наружных поверхностей

мм

521

Диаметр отверстия в шпинделе

мм

76

Диаметр отверстия в тяговой гидравлической трубе

мм

52,3

Максимальный диаметр прутка в главном шпинделе

мм

51

Максимальный диаметр обрабатываемой детали с револьвером VDI

мм

178
Величина рабочего перемещения по оси X мм

236

Величина рабочего перемещения по оси Z мм

533

Максимальная скорость холостый перемещений м/мин

24

Максимально допустимое усилие по оси X кН

20,46

Максимально допустимое усилие по оси Z кН

25,80

Тип инструментального револьвера

VDI

Количество позиций в револьвере

12

Сечения корпусов резцов мм

25x25

Время смены инструмента сек

1

Точность позиционирования суппорта мм

±0,0050

Повторяемость позиционирования суппорта мм

±0,0025

Частота вращения шпинделя об/мин

4000

Максимальная мощность привода вращения главного шпинделя кВт

14,9

Габаритные размеры станка (Д х Ш х В) мм

3149x2464x1867

Масса станка кг

4082
